Eine einfache lasergeschnittene Platte lässt sich anhand einer PDF- oder DXF-Datei leicht verstehen. Für ein geschweißtes Gehäuse, ein CNC-gefrästes Bauteil oder einen montierten Schrank benötigt der Hersteller in der Regel mehr Informationen, bevor er ein genaues Angebot erstellen kann.
Ziel ist es nicht, vor der Kontaktaufnahme mit einem Lieferanten ein perfektes Dokumentenpaket vorzubereiten. Vielmehr geht es darum, sicherzustellen, dass die für die Fertigung relevanten Details klar sind.
Bei YT Manufacturing fertigen wir Blechteile, Gehäuse, Schränke, Schweißkonstruktionen, CNC-gefräste Komponenten und Montageprodukte. Für die Angebotserstellung benötigen wir, basierend auf den uns zugesandten Projekten, folgende Informationen.

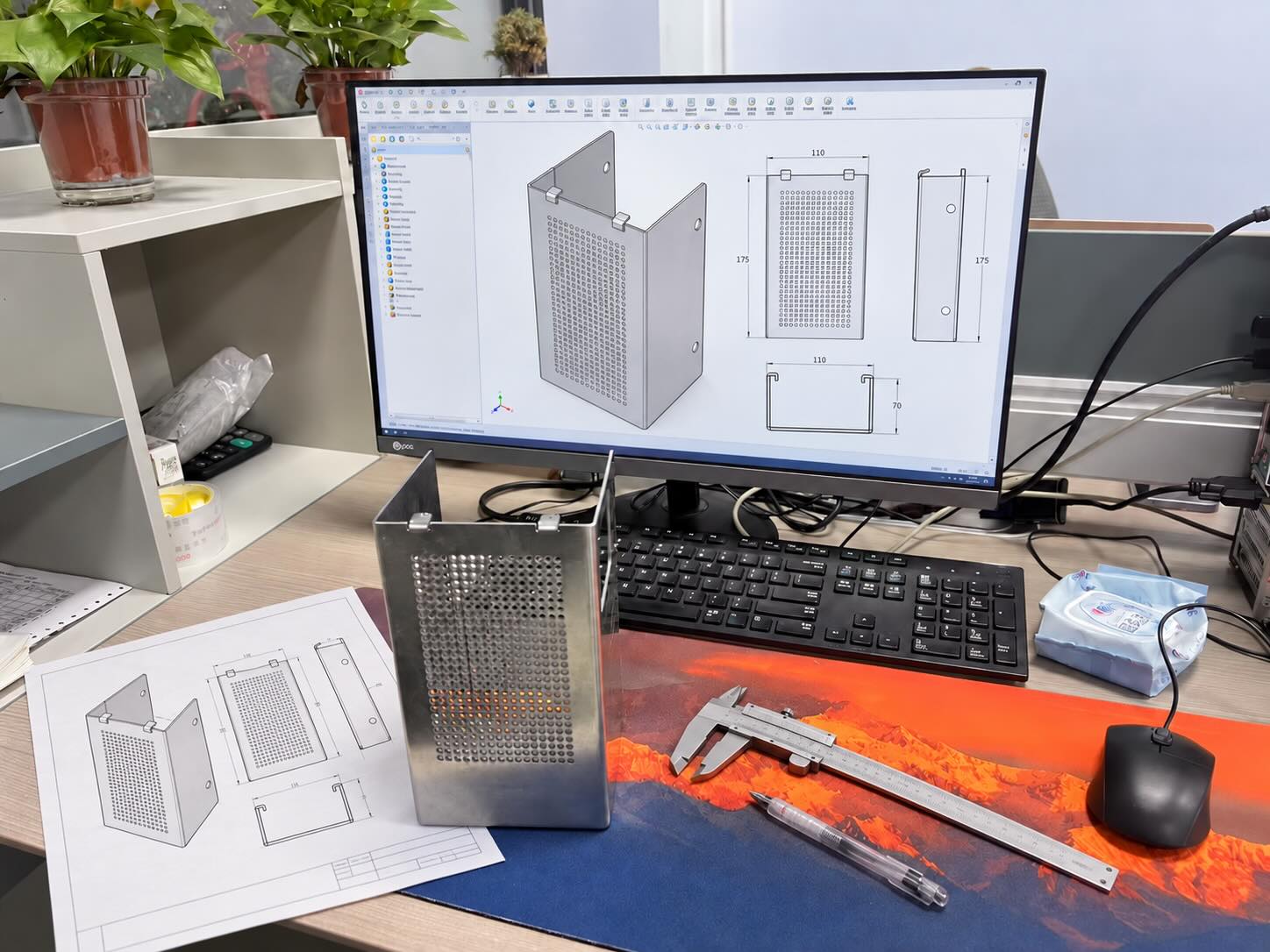

1. Beginnen Sie mit einer Zeichnung – wenn das Bauteil eine benötigt.
Bei einfachen Produkten genügen unter Umständen ein Referenzfoto, ein Muster oder die grundlegenden Abmessungen für ein erstes Gespräch.
Sobald ein Teil jedoch Details enthält, die nicht allein anhand des Aussehens beurteilt werden können, Technische Zeichnung wird notwendig.
Typische Beispiele sind:
• Lochpositionen
• Biegeabmessungen
• Gewindespezifikationen
• Montageschnittstellen
• Schweißstellen
• Kritische Dimensionen
• Montageabstände
Eine bemaßte 2D-Zeichnung ist in der Regel die verständlichste Art, diese Details zu vermitteln.
Bei Gehäusen, Schränken und vorgefertigten Baugruppen hilft es uns auch zu verstehen, wie Paneele, Türen, Halterungen und interne Komponenten zusammenpassen sollten.
Falls Ihr Entwurf mehrere Überarbeitungen durchlaufen hat, senden Sie bitte die zuletzt freigegebene Version und geben Sie die Revisionsnummer deutlich an. Die Verwendung einer veralteten Zeichnung kann unnötigen Mehraufwand für beide Seiten verursachen.
2. STEP-Datei für komplexe Teile und Baugruppen hinzufügen
Für komplexere Projekte ist ein 3D-Modell sehr nützlich.
Wir empfehlen normalerweise STEP/STP für 3D Der Dateiaustausch ist möglich, weil die Datei von verschiedenen CAD-Systemen geöffnet werden kann und nicht davon abhängt, dass beide Unternehmen die gleiche native Softwareversion verwenden.
STEP-Dateien sind besonders nützlich für:
• Gehäuse aus Blech
• Schaltschränke
• Maschinenrahmen
• Geschweißte Konstruktionen
• CNC-bearbeitete Teile
• Mehrteilige Baugruppen
Native SolidWorks-Dateien wie z. B. SLDPRT Und SLDASM Die Daten können, sofern verfügbar, auch überprüft werden, STEP ist jedoch im Allgemeinen einfacher für den Dateiaustausch zwischen Lieferant und Kunde.
Für 2D-Dateien, PDF, DWG Und DXF werden häufig verwendet. IGES/IGS kann auch für ausgewählte 3D-Geometrien überprüft werden.
Für die meisten individuellen Metallbauprojekte ist folgende Kombination am sinnvollsten:
Bemaßte 2D-Zeichnung + STEP/STP-Modell
Die Zeichnung zeigt uns, was kontrolliert werden muss. Das 3D-Modell hilft uns, die Gesamtstruktur zu verstehen.
3. Geben Sie das Material so genau wie möglich an.
„Stahl“ oder „Aluminium“ reichen für die Produktion nicht immer aus.
Unterschiedliche Werkstoffgüten können sich beim Umformen, Schweißen, Bearbeiten und Endbearbeiten unterschiedlich verhalten.
Gängige Beispiele sind:
Kohlenstoff- und beschichteter Stahl
SPCC
DC01
SGCC
Q235
Q355
Edelstahl
201
304
316
Aluminium
5052
6061
Projektbezogene Noten
Wenn die Material wurde bereits von Ihrem Ingenieurteam genehmigt, geben Sie die genaue Note in der Angebotsanfrage an.
Falls die Spezifikationen noch nicht endgültig festgelegt sind, beschreiben Sie uns bitte den Verwendungszweck des Produkts. Für Innengeräte, Außenkonstruktionen, sichtbare Konsumgüter und Anwendungen im maritimen Bereich gelten unterschiedliche Materialanforderungen.
Ein Material kann dann zusammen mit der Struktur, dem Herstellungsprozess und der vorgesehenen Umgebung betrachtet werden.
4. Blech- oder Plattendicke prüfen
Die Dicke beeinflusst mehr als nur die Materialkosten.
Es kann sich auch auswirken auf:
Steifheit
Biegsamkeit
Schweißen
Hardwareinstallation
Produktgewicht
Montage
Wenn bei einem Schrank unterschiedliche Stärken für Korpus, Tür, Montageplatte und Tragkonstruktion verwendet werden, ist dies in der Zeichnung oder Stückliste deutlich darzustellen.
Bei bearbeiteten Platten oder größeren gefertigten Konstruktionen sollten, sofern verfügbar, auch die Plattendicke oder die Ausgangsmaterialgröße angegeben werden.
Ein wichtiger Punkt ist jedoch: Die Verwendung von dickerem Metall ist nicht immer der beste Weg, die Festigkeit zu verbessern.
Biegungen, Rippen, Verstärkungen, geschweißte Stützen und Lastpfade können einen ebenso großen Einfluss auf die endgültige Konstruktion haben.
5. Oberflächenbeschaffenheit definieren
Oberflächenbeschaffenheit kann sowohl die Fertigungsreihenfolge als auch das Angebot ändern.
Gängige Oberflächenbehandlungen sind:
Pulverbeschichtung
Nasslackierung
Gebürsteter Edelstahl
Polieren
Anodisieren
Feuerverzinkung
Natürliche Verwitterungsoberfläche
Projektspezifische Beschichtungen
Bei sichtbaren Produkten ist es außerdem sinnvoll, Folgendes zu definieren:
Farbe
Glanzgrad
Bürstenrichtung
Anforderungen an die sichtbare Oberfläche
Bereiche, die unbeschichtet bleiben sollten
Dies ist relevant für Produkte wie Selbstbedienungskioske, Elektroschränke, elektrische Kamine und Gartenmöbel, bei denen die Außenfläche Teil des fertigen Produkts ist.
Beispielsweise lässt die Bezeichnung „schwarze Pulverbeschichtung“ immer noch Interpretationsspielraum. Wenn die Optik wichtig ist, sind eine RAL-Farbe, ein genehmigtes Muster oder eine andere vereinbarte Referenz besser geeignet.
6. Teilen Sie uns die benötigte Menge mit.
Die Menge beeinflusst die Produktionsplanung.
Es kann Folgendes beeinflussen:
Materialbeschaffung
Schneiden und Verschachteln
Einrichtungszeit
Schweißvorrichtungen
Oberflächenveredelung
Montageplanung
Verpackung
Ein einteiliger Prototyp und eine Nachbestellung von 200 Stück können zwar die gleiche Zeichnung verwenden, aber der Produktionsprozess wird nicht exakt derselbe sein.
Befindet man sich noch in der Entwicklungsphase, ist es hilfreich, beide Mengen anzugeben.
Zum Beispiel:
Prototyp: 1–3 Sätze
Voraussichtliche Produktionsmenge: 100 Sets pro Bestellung
Dies gibt uns Aufschluss darüber, ob das aktuelle Angebot nur zur Überprüfung dient oder später in die Serienproduktion übergehen kann.
7. Teilen Sie dem Lieferanten mit, was montiert werden soll.
Dies ist einer der Bereiche, in denen Angebotsanfragen oft zu vage formuliert sind.
Es besteht ein großer Unterschied zwischen der Lieferung eines leeren Metallgehäuses und der Lieferung eines Gehäuses, in dem bereits Hardware, interne Komponenten und Verkabelung installiert sind.
Je nach Projekt kann YT Manufacturing Folgendes unterstützen:
PEM-Muttern und -Bolzen
Gewindeeinsätze
Hardwareinstallation
Komponentenmontage
Kabelführung
Ausgewählte interne Verdrahtung
Mechanische Baugruppe
Für komplexere Baugruppen sind folgende Methoden hilfreich:
Montagezeichnung
Stückliste
Komponentenliste
Schaltplan
Referenzfotos
Physikalische Probe
Zum Beispiel auf einem Projekt ElektrokaminDer Fertigungsumfang kann neben dem Metallgehäuse auch die Installation der Steuerplatine, der LED-Komponenten, die interne Verdrahtung und die Endmontage umfassen. Montage.
Das muss geklärt sein, bevor der Preis berechnet wird.
8. Erläutern Sie, wie und wo das Produkt verwendet wird.
Eine kurze Beschreibung des Anwendungsfalls kann verhindern, dass das falsche Material, die falsche Oberflächenbehandlung oder das falsche Herstellungsverfahren angeboten wird.
Nützliche Informationen umfassen:
Für den Innen- oder Außenbereich geeignet
Industrieumfeld
Meeresumwelt
Regelmäßige Reinigung
Sichtbare, dem Kunden zugewandte Oberflächen
Integration elektrischer Geräte
Witterungseinflüssen ausgesetzt
Strukturelle Installation
Sie müssen keinen langen technischen Bericht verfassen.
Ein Satz wie:
"Das Kabinett wird im Freien installiert und elektrische Steuerungskomponenten enthalten.“
ist bereits wesentlich nützlicher als die bloße Zusendung einer Schaltschrankzeichnung ohne Anwendungsinformationen.
Das Gleiche gilt für Solarmontagestrukturen, GartenmöbelDie Anwendung befasst sich mit Gehäusen medizinischer Geräte und Selbstbedienungsterminals. Sie hilft zu erklären, warum bestimmte Materialien, Oberflächen und Designdetails von Bedeutung sind.
9. Markieren Sie die wirklich wichtigen Dimensionen.
Nicht jede Dimension eines Blechteils erfordert die gleiche Kontrolle.
Wenn bestimmte Maße die Montage oder Funktion beeinträchtigen, kennzeichnen Sie diese deutlich.
Typische Beispiele sind:
• Positionen der Befestigungslöcher
• Bezugsflächen
• Komponentenschnittstellen
• Türausrichtung
• Bearbeitete Oberflächen
• Lochmuster
• Montageabstände
Dies ist insbesondere relevant für Automatisierungsanlagen, Maschinengestelle und Teile, die mit Komponenten eines anderen Lieferanten verbunden werden müssen.
Falls für bestimmte Abmessungen ein Prüfbericht erforderlich ist, erwähnen Sie dies bitte bereits in der Angebotsphase.
Es ist wesentlich einfacher, die Prüfmethode vor der Produktion zu planen, als nachdem die Teile bereits hergestellt wurden.
10. Besondere Verpackungsanforderungen angeben
Unser Standardangebot basiert auf dem Produkt zuzüglich der üblichen Schutzverpackung, sofern nichts anderes angegeben ist.
Die Frachtkosten sind in der Regel nicht im Produktpreis enthalten und werden je nach Bestimmungsort, Sendungsmenge und Lieferbedingungen separat besprochen.
Falls Ihr Projekt eine spezielle Verpackung erfordert, teilen Sie uns dies bitte während der Angebotsphase mit.
Beispiele hierfür sind:
Kundenspezifische Verkaufskartons
Spezieller Schaumstoffschutz
Holzkisten
Schwerlastpaletten
Einzelschutzverpackung
Zusätzlicher Schutz für Glas
Oberflächenschutz für Fertigprodukte
Kundenspezifische Verpackung
Spezielle Verpackungen können zusätzlichen Material-, Arbeits- oder Verpackungsvolumenaufwand erfordern und müssen daher separat berechnet werden.
Dies ist insbesondere relevant für Fertigprodukte wie elektrische Kamine und Gartenmöbel, bei denen die Verpackung sowohl die Produktstruktur als auch die sichtbaren Oberflächen schützen muss.
Was, wenn das Design noch nicht fertig ist?
Nicht jedes Projekt beginnt mit einem vollständigen Zeichnungspaket.
Manche Angebotsanfragen beginnen mit:
• Ein Referenzfoto
• Eine physische Probe
• Eine Skizze
• Eine Vorzeichnung
• Ein 3D-Modell
• Eine Teilstückliste
Das ist für ein erstes Gespräch in Ordnung.
Bei einfachen Produkten genügen unter Umständen bereits ein Referenzbild und die grundlegenden Abmessungen, um die allgemeinen Anforderungen zu verstehen.
Bei Bauteilen, deren Struktur nicht offensichtlich ist oder bei denen es auf die Position von Bohrungen, Biegungen, Gewinden, Toleranzen oder Montageschnittstellen ankommt, sind in der Regel technische Zeichnungen erforderlich, bevor ein genaues Angebot erstellt werden kann.
Der sinnvolle Ansatz besteht darin, uns mitzuteilen, was bereits entschieden wurde und was noch offen ist.
Zum Beispiel:
Material: noch nicht endgültig festgelegt
Oberfläche: Schwarze Pulverbeschichtung bevorzugt
Menge: 50–100 Sets
Anwendung: Industrieanlagen für den Innenbereich
Zeichnung: Vorversion
Das gibt uns eine praktische Grundlage, mit der wir arbeiten können.
Beispiel 1: Angebotsanfrage für einen Elektroschrank
Eine sinnvolle Kabinettsanfrage könnte Folgendes beinhalten:
2D-Zeichnung: PDF
3D-ModellSCHRITT
MaterialSPCC
Dicke: 1,5 mm / 2,0 mm
BeendenPulverbeschichtung, spezifizierte RAL-Farbe
Menge50 Sets
Montage: Montage der internen Montageplatte und der Hardware
Anwendung: Elektrische Geräte für den Innenbereich
Sind Kabeleinführungspositionen, Belüftungsöffnungen oder interne Montageanforderungen wichtig, sollten diese ebenfalls angegeben werden.
Dadurch kann das Angebot den tatsächlichen Schrank widerspiegeln und nicht nur eine generische Blechbox.
Beispiel 2: Angebotsanfrage für CNC-bearbeitete Teile
Für ein CNC-gefrästes Bauteil könnte die Angebotsanfrage folgendermaßen aussehen:
3D-Modell: SCHRITT
2D-Zeichnung: PDF
Material: 6061 Aluminium
Menge20 / 100 / 500 Stück
Kritische ToleranzenAuf der Zeichnung markiert
BeendenAnodisieren
Inspektion: Zu erfassende kritische Abmessungen
In diesem Fall können die Toleranzinformationen einen größeren Einfluss auf die Bearbeitung und Prüfung haben als die Gesamtgröße des Bauteils.
Beispiel 3: Angebotsanfrage für ein fertiges OEM-Produkt
Bei einem fertigen Produkt wie beispielsweise einem Elektrokamin oder einem Gartenmöbelprogramm kann die Angebotsanfrage Folgendes beinhalten:
• Produktzeichnung oder Referenzmuster
• Gesamtabmessungen
• Material und Verarbeitung
• Komponentenliste
• Montageanforderungen
• Zielmenge
• Verpackungsanforderungen
• Zielmarkt oder Anwendung
Enthält das Produkt elektrische oder dekorative Komponenten, sollten auch die internen Montage- und Zusammenbauanforderungen angegeben werden.
Eine Standard-Schutzverpackung kann im Produktangebot enthalten sein. Sonderverpackungen und Frachtkosten werden üblicherweise separat abgerechnet.
Eine einfache RFQ-Checkliste
Bevor Sie Ihre Anfrage absenden, prüfen Sie bitte, ob Sie Folgendes bereitstellen können:
• 2D-Zeichnung
• 3D STEP/STP-Datei
• Material und Güteklasse
• Blech- oder Plattendicke
• Oberflächenbeschaffenheit und Farbe
• Menge
• Montageanforderungen
• Anwendungs- oder Betriebsumgebung
• Kritische Toleranzen
• Inspektionsanforderungen
• Besondere Verpackungsanforderungen, falls vorhanden
Sie müssen nicht alle Details abschließend geklärt haben, bevor Sie uns kontaktieren.
Bei einfachen Produkten genügen oft ein Referenzbild, ein Muster oder grundlegende Abmessungen, um das Gespräch zu beginnen. Bei Teilen mit unklarer Geometrie oder kritischen Montagedetails sind in der Regel technische Zeichnungen erforderlich, bevor ein endgültiges Angebot erstellt werden kann.
Benötigen Sie ein Angebot für ein individuelles Metallprojekt?
Senden Sie uns die Informationen, die Sie bereits haben – Zeichnung, STEP-Datei, Material, Menge oder Referenzmuster – zusammen mit einer kurzen Projektbeschreibung.
YT Manufacturing unterstützt Blechbearbeitung, CNC-Bearbeitung, Schweißen, Oberflächenveredelung, Hardware Und Komponenteninstallation, ausgewählte Verdrahtung Und mechanische Baugruppe gemäß dem vereinbarten Fertigungsumfang.
