Kupfer mit optionaler Zinnbeschichtung für leitfähige Teile und projektspezifische elektrische Anwendungen.

Kupfer wird aufgrund seiner elektrischen Leitfähigkeit, Wärmeleitfähigkeit, Korrosionsbeständigkeit und seines Erscheinungsbilds ausgewählt. Die erforderliche Legierung, der Härtegrad, die Leitfähigkeit, die Oberflächenbeschaffenheit und das Fügeverfahren müssen gemeinsam festgelegt werden, da all diese Faktoren die Leistung und die Herstellungskosten beeinflussen können.
Gängige Optionen
Am besten geeignet für
Hauptauswahlpriorität
Was wir brauchen
Wie man auswählt
Kupfer sollte nach Leitfähigkeit, Dicke, Formbarkeit, Verbindungsmethode, Oxidationsschutz und Beschichtungsanforderungen ausgewählt werden.
| Kupferoption | Wähle es, wenn | Typische Produkte | Vor der Produktion bestätigen. |
| C11000 ETP | Hohe elektrische Leitfähigkeit und breite kommerzielle Verfügbarkeit sind erforderlich. | Stromschienen, Erdungsschienen, Klemmen und leitfähige Bauteile | Härte, Leitfähigkeit, sauerstoffempfindliche Verbindungen und Beschichtung |
| C10200 OF | Für die Zeichnung oder die Fügeumgebung ist eine sauerstofffreie Kupferbezeichnung erforderlich. | Ausgewählte elektrische, thermische und vakuumbezogene Komponenten | Genaue Norm, Reinheit, Leitfähigkeit und Prozessgrund |
| T2 Kupfer | Die Kundenspezifikation orientiert sich an der GB-Kupferbezeichnung für Bleche, Bänder oder Stangen. | Leitfähige Platten, Anschlüsse und geformte Kupferteile | Anwendbare GB-Norm, Härtegrad und erforderliche Eigenschaften |
| Projektspezifisches Kupfer | Festigkeit, Federverhalten, Verschleiß oder spezielle Verarbeitungsprozesse erfordern eine spezifische Kupferlegierung. | Spezielle Klemmen, Kontakte, bearbeitete Teile oder Funktionskomponenten | Genaue Legierung, Wärmebehandlung, Leitfähigkeit und Zertifizierung |
Gängige Materialoptionen

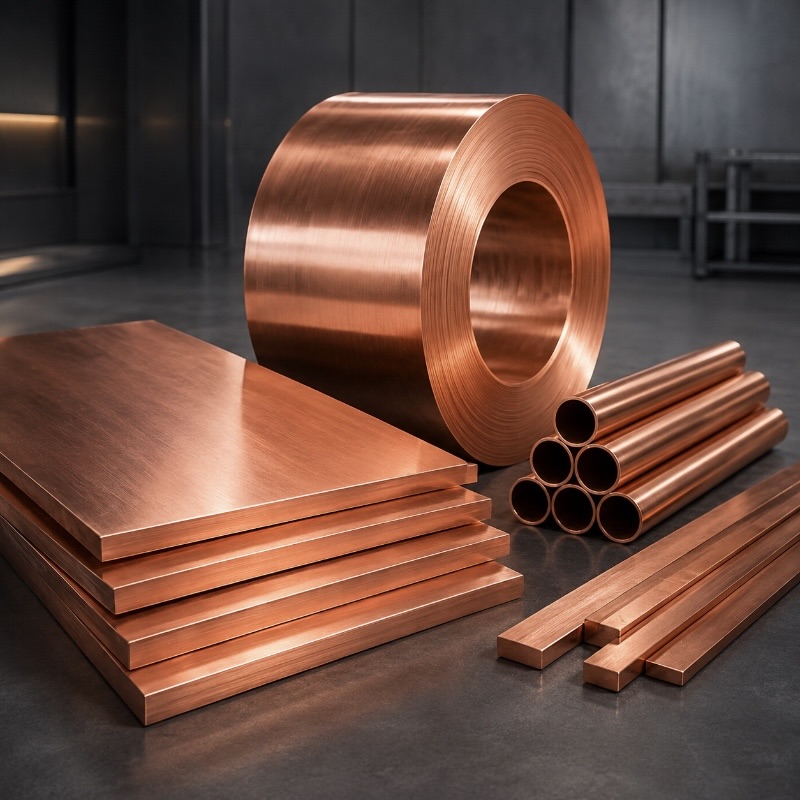

Gängige Optionen sind Kupfer der Legierungen C11000, C10200 und T2, abhängig von den Projektspezifikationen und der Materialverfügbarkeit. Ausgewählte Kupferlegierungen können in Betracht gezogen werden, wenn Festigkeit, Federeigenschaften, Verschleißfestigkeit oder spezielle Verbindungsarten wichtiger sind als maximale Leitfähigkeit.

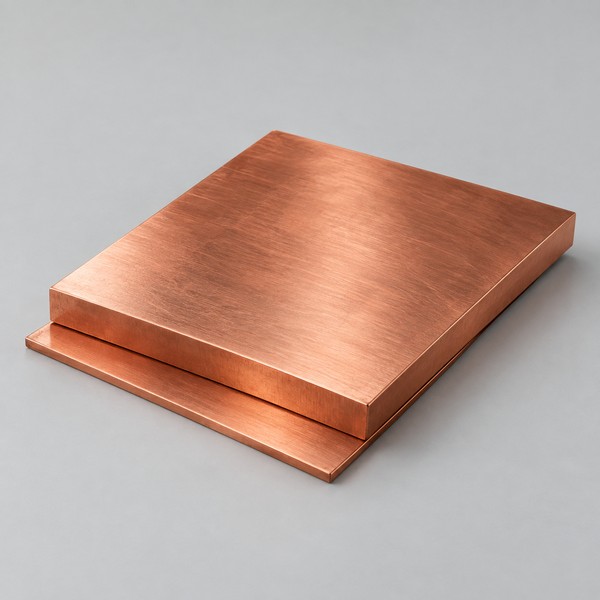

C11000 ETP Kupfer

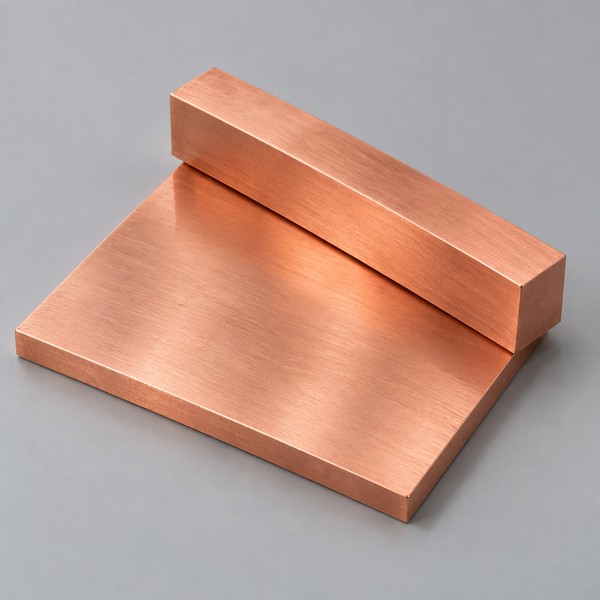

C10200 Sauerstofffreies Kupfer

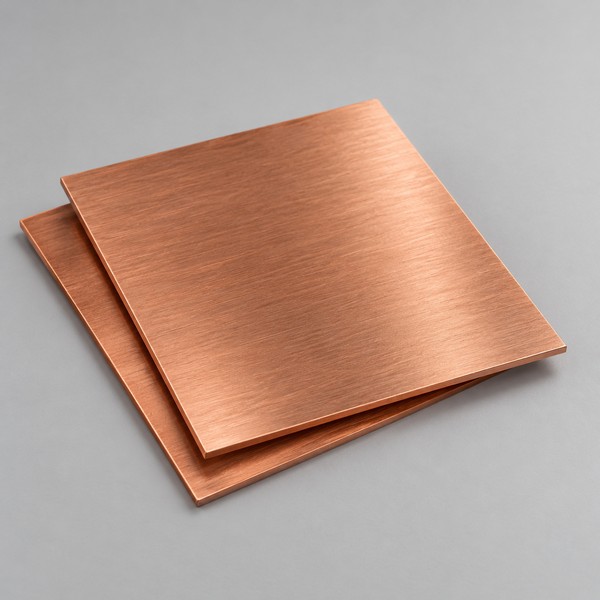

T2 Kupfer
Best Fit Produkte

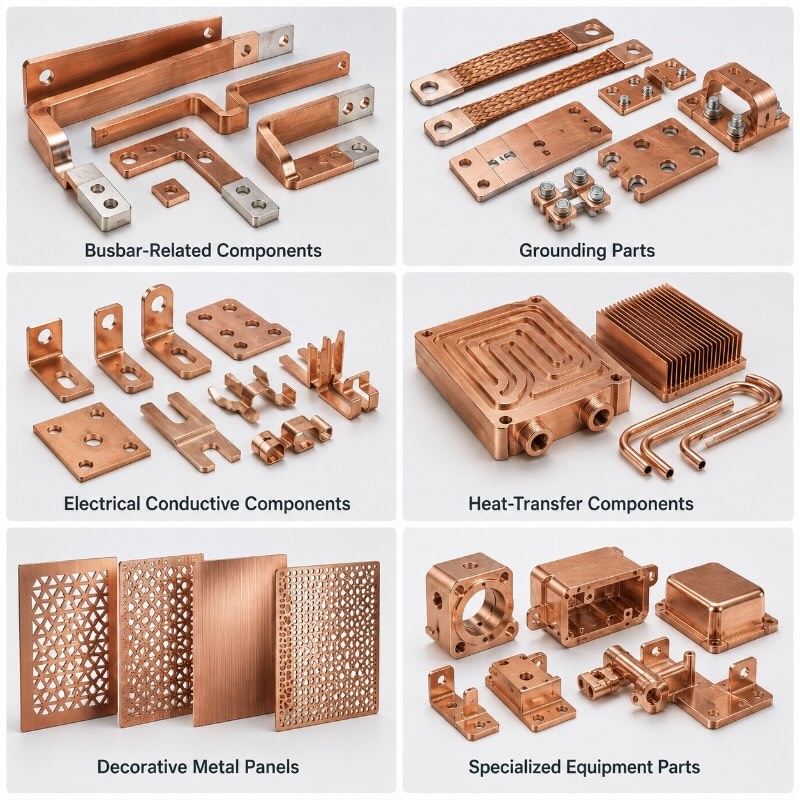

Typische Anwendungsgebiete sind Stromschienen, elektrische Klemmen, Erdungskomponenten, leitfähige Platten, Steckverbinder und ausgewählte Wärmeübertragungsteile.
- Kupfersammelschienen und Verteilerschienen
- Erdungsschienen und Potentialausgleichskomponenten
- Elektrische Klemmen und Anschlussplatten
- Leitfähige Halterungen und stromführende Teile
- Wärmeverteiler und thermische Komponenten
- Kupfereinsätze für Schränke und Geräte
- Bearbeitete Kupferkomponenten
- Ausgewählte dekorative Paneele und sichtbare Teile

Kompatible Fertigungsprozesse

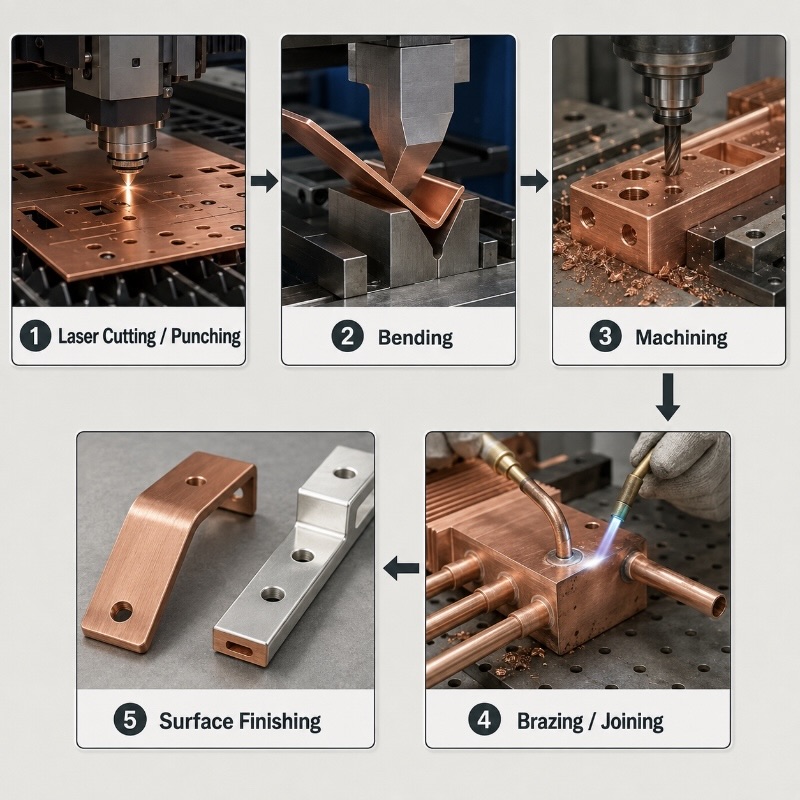

Je nach Dicke und Geometrie kann Kupfer geschnitten, gestanzt, gebogen, gebohrt, bearbeitet, entgratet, plattiert und montiert werden.
Oberflächenoptionen
Je nach Leitfähigkeit, Oxidationsschutz und Anschlussanforderungen können natürliches Kupfer, Verzinnung und andere projektspezifische Oberflächenbehandlungen ausgewählt werden.

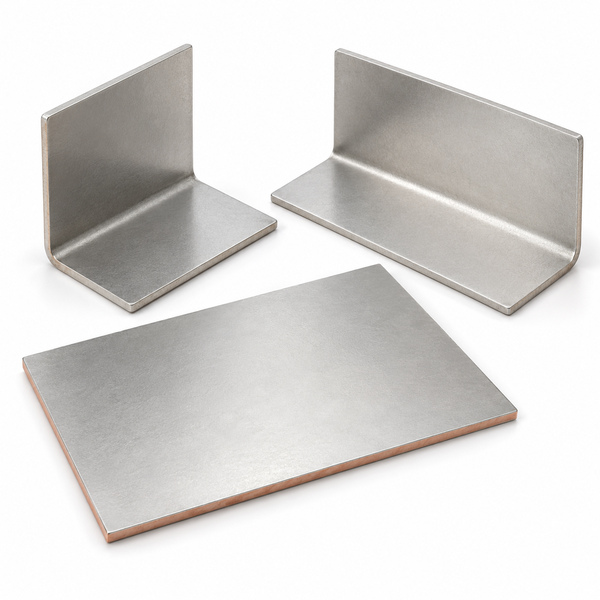

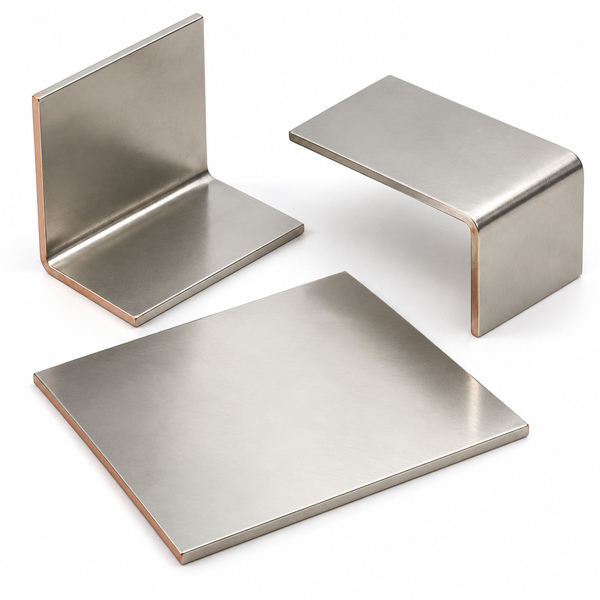

Zinnplattierung

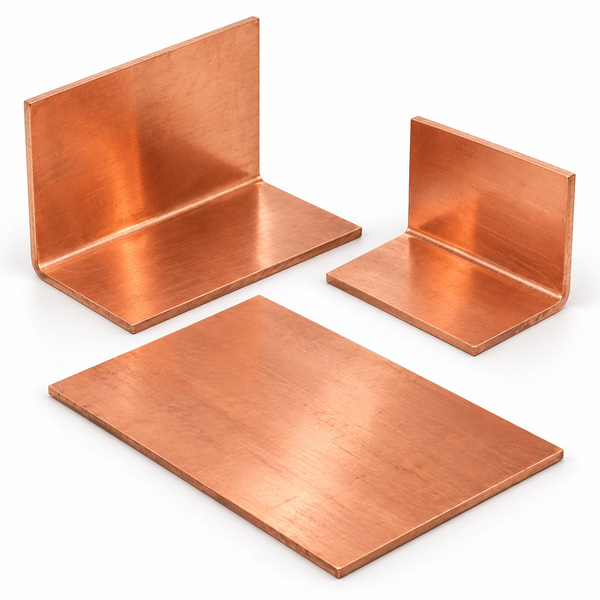

Natürliches Kupfer

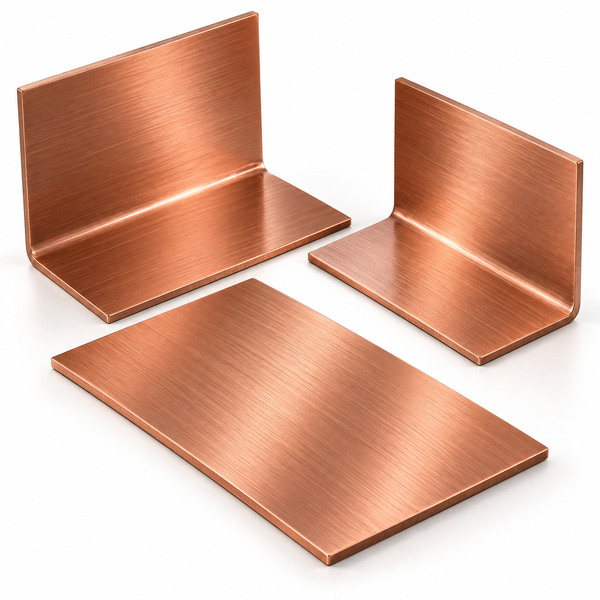

Gebürstete oder polierte Oberfläche

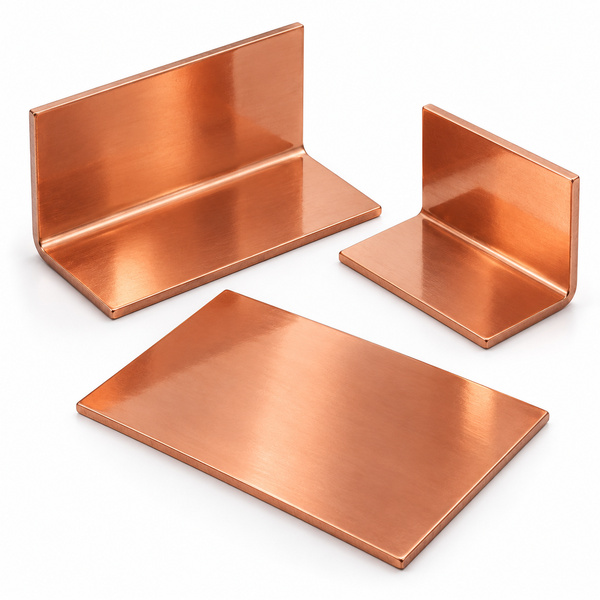

Klare Schutzbeschichtung

Projektspezifische Beschichtung
Wichtige Designüberlegungen
Überprüfen Sie Biegeradius, Lochverformung, Gratbildung, Befestigungskontakt und elektrischen Abstand. Die Anschlussflächen müssen sauber und gleichmäßig sein.
Elektrische Kapazität
Werkstoffhärte
Biegeradius
Kontaktflächen
Fügeverfahren
Verbindungen zu anderen Metallen

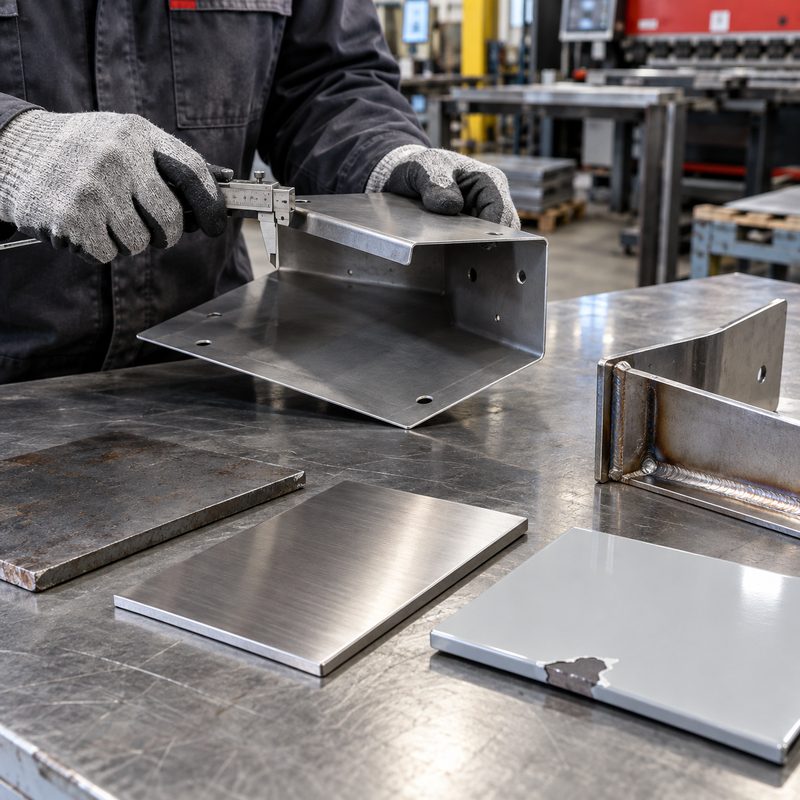

Häufige Auswahl- und Fertigungsrisiken
Kupfer oxidiert, zerkratzt und verformt sich leichter als Stahl. Die Materialauswahl allein nach dem Aussehen ohne Prüfung der Leitfähigkeit und Dicke kann zu Leistungsproblemen führen.

• Unter der Annahme, dass alle Kupferkupfer die gleiche Leitfähigkeit besitzen
Kupferlegierungen und -härtegrade können sich erheblich unterscheiden. Die erforderliche Leitfähigkeit oder der erforderliche Widerstand sollte angegeben werden, wenn er die Funktion beeinflusst.
• Angabe der Beschichtung ohne Kontaktdaten
Um Montage- oder elektrische Probleme zu vermeiden, sollten die Schichtdicke der Beschichtung, die Kontaktflächen, die maskierten Bereiche und die Abmessungen nach der Beschichtung festgelegt werden.
• Grate an elektrischen Anschlüssen ignorieren
Grate und unebene Kontaktflächen können die Passgenauigkeit, die Drehmomentverteilung und die Verbindungsqualität beeinträchtigen.
•Behandlung von Oxidation als Defekt ohne Oberflächenstandard
Natürliches Kupfer verändert seine Farbe. Sichtbare Akzeptanz, Schutzmaßnahmen und Verpackung sollten vor Produktionsbeginn vereinbart werden.
• Kupfer und Aluminium ohne Überprüfung verbinden
Eine Kupfer-Aluminium-Grenzfläche kann galvanische Spannungen und Verbindungsprobleme verursachen, wenn Feuchtigkeit, Druck, Beschichtung und kompatible Hardware nicht berücksichtigt werden.
Was in der Angebotsanfrage angegeben werden sollte
| RFQ-Feld | Warum es wichtig ist | Was der Käufer angeben sollte |
| Güteklasse, Norm und Härtegrad | Steuert Leitfähigkeit, Härte und Formgebung | C11000, C10200, T2 oder genaue Projektbezeichnung und Temperierung |
| Elektrische oder thermische Anforderungen | Definiert das funktionale Ziel | Erforderliche Leitfähigkeit, Widerstand, Stromstärke oder Wärmeübertragungsleistung (falls zutreffend) |
| Kontakt- und Beitrittsdetails | Beeinflusst Planheit, Drehmoment, Wärmeentwicklung und Inspektion | Kontaktflächen, Lochgrößen, Befestigungselemente, Hartlöten, Schweißen oder Weichlöten |
| Verzögerung und Maskierung | Kontrollschutz und Endabmessungen | Oberflächenart, Dicke, abgedeckte Bereiche und Toleranz nach der Galvanisierung |
| Inspektionsdokumente | Definiert den Umfang von Qualität und Rückverfolgbarkeit | Materialzertifikat, Leitfähigkeitsprüfung oder Maßbericht nach Bedarf |
Häufig gestellte Fragen
Kupfer der Güteklasse C11000 ETP wird häufig für hochleitfähige elektrische Bauteile spezifiziert. Die endgültige Auswahl sollte sich jedoch weiterhin nach Zeichnung, geforderter Leitfähigkeit, Härtegrad, Beschichtung und geltenden Normen richten.
Durch Verzinnung lässt sich die Oberflächenoxidation kontrollieren und die Anforderungen an Verbindungen oder Lötverbindungen erfüllen. Die korrekte Verzinnungsdicke, die Kontaktzonen und die Maskierung sollten durch die elektrische Auslegung definiert werden.
Ausgewählte Kupferteile können geschnitten und geformt werden, die Machbarkeit hängt jedoch von Materialart, Dicke, Härte, Reflexionsgrad, Maschineneigenschaften und Biegegeometrie ab. Prüfen Sie die Zeichnung, bevor Sie den Bearbeitungsweg festlegen.
Nicht durch einen einfachen Materialaustausch. Leitfähigkeit, Querschnitt, Gewicht, Verbindungen, Wärmeverhalten, Korrosion und Kosten ändern sich und müssen vom Produktentwickler neu berechnet werden.
